Lyhyt esittely
Tämän tyyppisissä punnituskennoissa käytetään venymämittareita leikkauspalkeissaan pystysuuntaisten kuormien havaitsemiseen ja niiden muuntamiseksi sähköisiksi signaaleiksi, mikä tekee siitä avainkomponentin kuorma-autovaa'an punnituskennossa, ja sitä käytetään laajalti kuorma-autovaaoissa, siilon punnitsemisessa ja suurissa tasovaaoissa.
Ominaisuus
1. Lujasta seosteräksestä valmistettu kaksipäinen-leikkauspalkin punnituskenno tarjoaa erinomaisen kestävyyden ja korroosionkestävyyden, mikä tekee siitä erittäin luotettavan kuorma-auton mittakaavan järjestelmissä, jotka ovat alttiina ankarille ympäristöille.
2. Seosteräsrakenne parantaa rakenteellista jäykkyyttä ja väsymiskestävyyttä, mikä mahdollistaa kaksipäisen-leikkauspalkin punnituskennon ylläpitämisen mittaustarkkuuden pitkällä-käytöllä vaativissa kuorma-auton mittakaavassa.
3. Erinomaisten mekaanisten ominaisuuksiensa ansiosta seosteräs mahdollistaa kaksipäisen leikkauspalkin punnituskennon kestävän raskaita iskukuormituksia ja ylikuormitusolosuhteita, mikä varmistaa vakaan suorituskyvyn kestävissä kuorma-automittakaavan punnituskennoasennuksissa.
Ydinmääritys
| Kuorma-alue | 10-75 klb |
| Nimellisteho (mV/V) | 3,0±0,01 mV/V |
| Kattava virhe | 0.03% |
| Tulo/lähtövastus (Ω) |
700±10Tai räätälöity pyynnöstä / 700±5 |
| Johdon pituus |
Φ6 X 10m Tai räätälöity tilauksesta |
| Johdotusmenetelmä | Punainen --------Viritys+ Musta--------Jännitys- Vihreä -----Signaali+ Valkoinen -------Signaali- |
Sovellus
Maatalous- ja elintarviketehtaissa kaksipäinen -leikkauspalkkikenno toimii tärkeänä osana sekä sillan punnituskennoja että kuorma-auton mittakaavan punnituskennoja, jotka mittaavat tarkasti irtotavaraa, rehua tai nestemäisiä ainesosia varastoinnin ja annostelun aikana.
Mallin ZH-DS3 yksityiskohdat
|
Kapasiteetti |
10-75 klb |
Materiaali |
Seostettu teräs |
|
Nimellisteho (mV/V) |
3.0±0.01 |
Ei{0}}lineaarisuus |
±0,03 %FS |
|
Hystereesi |
±0,05 %FS |
Toistettavuus |
±0,02 %FS |
|
Hyppää (30 minuuttia) |
±0,03 %FS |
Nolla saldo |
±1,00 %FS |
|
Lämpötilan vaikutus nollaan |
±0,03 %FS/10 astetta |
Lämpötilan vaikutus ulostuloon |
±0,03 %FS/10 astetta |
|
Tulovastus (Ω) |
700±10 Tai räätälöity pyynnöstä |
Lähtövastus (Ω) |
700±5 |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 5000MΩ |
Herätysjännite |
5V-10V (DC) |
|
Kompensoitu lämpötila-alue |
-10~+50 astetta |
Käyttölämpötila-alue |
-20~+60 astetta |
|
Turvallinen ylikuormitus |
120 % FS |
Lataus katkeaa |
150 % FS |
|
Kaapeli |
Φ6 X 10M Tai räätälöity pyynnöstä |
Kaapelin värikoodi |
Tulo: punainen+ musta- Lähtö: vihreä + valkoinen- |

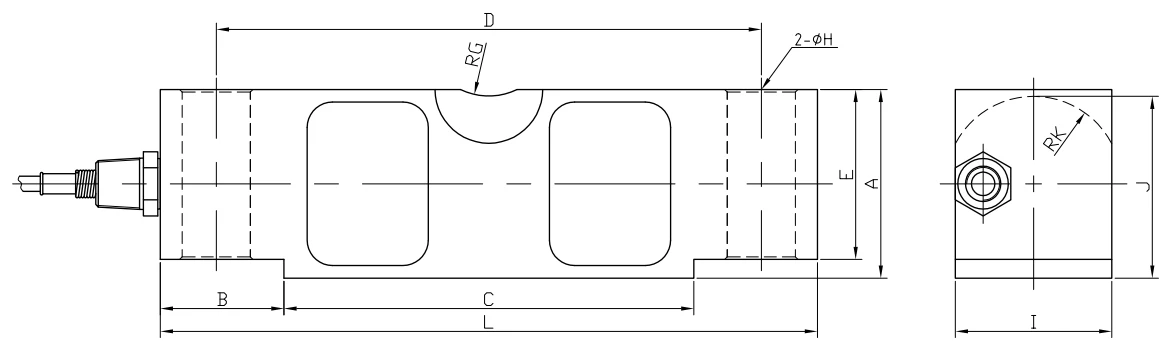

Kaavion ääriviivat
Tietty kokotaulukko
|
Nimelliskuorma (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
