Lyhyt esittely
Puristuskuormituskenno on pylvään muotoinen punnitusanturi, joka on suunniteltu mittaamaan yhtä akselia pitkin kohdistettua voimaa. Sitä käytetään tyypillisesti raskaissa{0}}punnitusjärjestelmissä.
Ominaisuus
1. Suuri kapasiteetti ja rakenteellinen jäykkyys, mikä tekee siitä ihanteellisen suurille kuormille.
2. Puristuskuormituskenno kestää erinomaisesti sivuvoimia ja sivu{1}}akselin kuormitusta.
3. Puristuskuormituskenno on valmistettu ruostumattomasta teräksestä tai metalliseoksesta, mikä takaa pitkän käyttöiän
Ydinmääritys
| Kuorma-alue |
5t-450t |
| Nimellisteho (mV/V) | 2,00±0,005 Tai räätälöity tilauksesta |
| Kattava virhe | ±0,02 %FS |
| Tulo/lähtövastus (Ω) | 450±5/480±5 |
| Johdon pituus | Φ6 (7.5) X 9M Tai räätälöity tilauksesta |
| Johdotusmenetelmä | Punainen --------Viritys+ Musta--------Jännitys- Vihreä -----Signaali+ Valkoinen -------Signaali- |
Sovellus
Malli ZH-CT1 Yksityiskohtaiset tiedot
|
Kapasiteetti |
5t-450t |
Materiaali |
Seosteräs/ruostumaton teräs |
|
Nimellisteho (mV/V) |
2.00±0.005 Tai räätälöity pyynnöstä |
Ei{0}}lineaarisuus |
±0,02 %FS |
|
Hystereesi |
±0,02 %FS |
Toistettavuus |
±0,01 %FS |
|
Hyppää (30 minuuttia) |
±0,02 %FS |
Nolla saldo |
±1,00 %FS |
|
Lämpötilan vaikutus nollaan |
±0,02 %FS/10 astetta |
Lämpötilan vaikutus ulostuloon |
±0,02 %FS/10 astetta |
|
Tulovastus (Ω) |
450±5 |
Lähtövastus (Ω) |
480±5 |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 5000MΩ |
Herätysjännite |
5V-10V (DC) |
|
Kompensoitu lämpötila-alue |
-10~+50 astetta |
Käyttölämpötila-alue |
-20~+60 astetta |
|
Turvallinen ylikuormitus |
120 % FS |
Lataus katkeaa |
150 % FS |
|
Kaapeli |
Φ6 (7.5) X 9M Tai räätälöity pyynnöstä |
Kaapelin värikoodi |
Tulo: punainen+ musta- Lähtö: vihreä + valkoinen- |

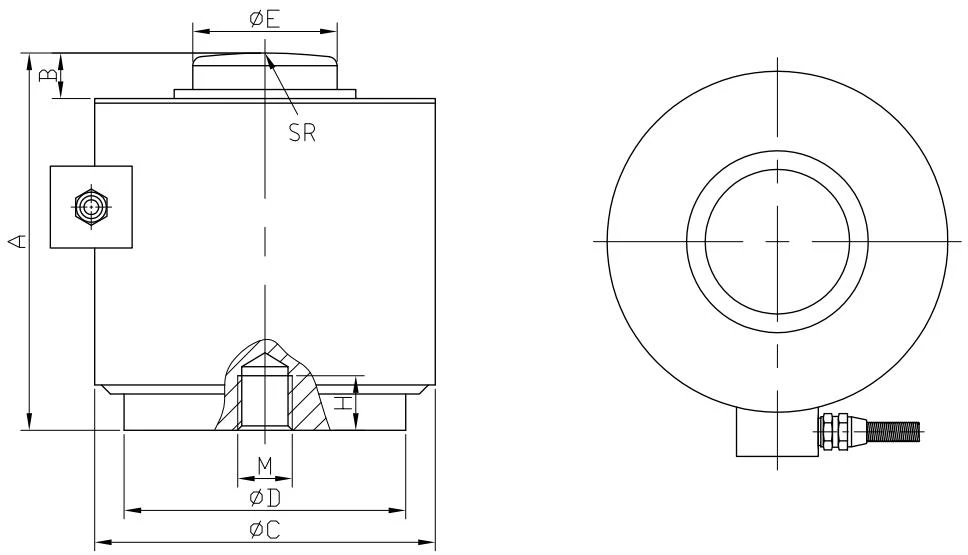

Kaavion ääriviivat
Tietty kokotaulukko
|
Arvioitu ladata(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
