Lyhyt esittely
Langaton kuormitusanturi on pienikokoinen,{0}}akkukäyttöinen laite, joka mittaa voimaa tai painoa ja lähettää tietoja radiotaajuudella, joten se on ihanteellinen nosturien ja nostolaitteiden valvontaan.
Ominaisuus
1.Mahdollistaa reaaliaikaisen-kuormituksen seurannan ilman fyysisiä kaapeleita, mikä vähentää asennuksen monimutkaisuutta ja sotkeutumisriskiä.
2.Langaton kuormitusanturi on varustettu kestävillä salausprotokolilla, jotka takaavat turvallisen ja häiriöttömän-viestinnän pitkiä matkoja.
3. Suunniteltu kestävillä koteloilla ja iskunkestävällä-kiinnikkeellä kestämään tärinää ja ankaria käyttöympäristöjä.
Ydinmääritys
| Kuorma-alue | 3-10t |
| Nimellisteho (mV/V) | 2,0±0,1 mV/V |
| Kattava virhe | ±0,02 %FS |
| Tulo/lähtövastus (Ω) | 385±15/350±5 |
| Johdon pituus | Φ4 X 0,5 M Tai räätälöity tilauksesta |
| Johdotusmenetelmä | Punainen --------Viritys+ Musta--------Jännitys- Vihreä -----Signaali+ Valkoinen -------Signaali- |
Sovellus
1.Käytetään siirrettävissä nostureissa ylikuormitusolosuhteiden estämiseksi ja käyttöturvallisuuden parantamiseksi.
2. Langaton kuormitusanturia käytetään takila- ja nostotarkastuksissa tilapäisissä asetuksissa, joissa johdotus on epäkäytännöllistä.
3. Sovelletaan rakentamisessa ja satamalogistiikassa nostolaitteiden ja levityspalkkien dynaamiseen kuorman seurantaan.
Mallin ZH-CS3 yksityiskohdat
|
Kapasiteetti |
3-10t |
Materiaali |
Seostettu teräs |
|
Nimellisteho (mV/V) |
2.0±0.1 |
Ei{0}}lineaarisuus |
±0,02 %FS |
|
Hystereesi |
±0,02 %FS |
Toistettavuus |
±0,01 %FS |
|
Hyppää (30 minuuttia) |
±0,02 %FS |
Nolla saldo |
±1,00 %FS |
|
Lämpötilan vaikutus nollaan |
±0,02 %FS/10 astetta |
Lämpötilan vaikutus ulostuloon |
±0,02 %FS/10 astetta |
|
Tulovastus (Ω) |
385±15 |
Lähtövastus (Ω) |
350±5 |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 5000MΩ |
Herätysjännite |
5V-10V (DC) |
|
Kompensoitu lämpötila-alue |
-10~+50 astetta |
Käyttölämpötila-alue |
-20~+60 astetta |
|
Turvallinen ylikuormitus |
120 % FS |
Lataus katkeaa |
150 % FS |
|
Kaapeli |
Φ4 X 0.5 M Tai räätälöity pyynnöstä |
Kaapelin värikoodi |
Tulo: punainen+ musta- Tulostus:vihreä+valkoinen- |

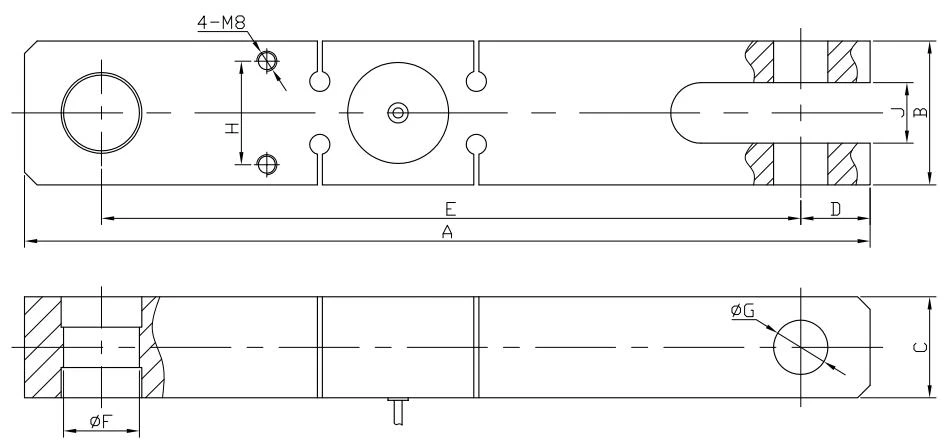

Kaavion ääriviivat
Tietty kokotaulukko
|
Nimelliskuorma (t) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
