Lyhyt esittely
Punnituskennon tappi integroi tarkkuus{0}}venymämittariin- perustuvan anturielementin suoraan lujaan-tappirakenteeseen, jolloin se voi mitata voimaa akselillaan samalla kun se toimii toiminnallisena komponenttina liitoksissa, kuten saranoissa, kahleissa tai nivelissä. Tämä kaksikäyttöinen-muotoilu yksinkertaistaa asennusta ja mahdollistaa reaaliaikaisen-kuormatietojen keruun mekaanisissa järjestelmissä.
Ominaisuus
1. Ruostumaton teräsrakenne – Valmistettu ensiluokkaisesta ruostumattomasta teräksestä, punnitustappi tarjoaa erinomaisen korroosionkestävyyden, korkean vetolujuuden ja luotettavuuden aggressiivisissa ympäristöissä, kuten offshore-lautoilla ja kemiantehtaissa.
2. Epoksitiivistysmenetelmä – Sisäiset venymämittarit on kapseloitu vankalla epoksipinnoitustekniikalla, mikä suojaa niitä kosteudelta, tärinältä ja mekaanisilta iskuilta samalla kun signaali pysyy vakaana ajan mittaan.
3. Toiminnan periaate – Perustuu foliovenymäanturiteknologiaan, punnituskennon tappi havaitsee kohdistetun voiman aiheuttamat pienet muodonmuutokset ja muuntaa ne suhteellisiksi sähköisiksi signaaleiksi tarkkoja ja toistettavia mittauksia varten.
Ydinmääritys
| Kuorma-alue | 3t, 5t,12t, 25t, 55t |
| Nimellisteho (mV/V) | 1,4±0,10 mV/V |
| Kattava virhe | ±0,025 %FS |
| Tulo/lähtövastus (Ω) | 800±50/700±10 Tai räätälöity tilauksesta |
| Johdon pituus | räätälöity pyynnöstä |
| Johdotusmenetelmä | Punainen --------Viritys+ Musta--------Jännitys- Vihreä -----Signaali+ Valkoinen -------Signaali- |
Sovellus
Punnituskennotappi on toteutettu konttinostureiden prosessinohjausjärjestelmissä antamaan jatkuvaa kuorman palautetta nostotoimintojen aikana, mikä varmistaa turvalliset työkuormarajat ja optimoi lastinkäsittelyn tehokkuuden.
Malli ZH-LPT408 Yksityiskohtaiset tiedot
|
Kapasiteetti |
3,5,12,25,55t |
Materiaali |
ruostumaton teräs |
|
Nimellisteho (mV/V) |
1.4±0.10 |
Ei{0}}lineaarisuus |
±1 %FS |
|
Hystereesi |
±0,025 %FS |
Toistettavuus |
±0,025 %FS |
|
Hyppää (30 minuuttia) |
±0,023 %FS |
Nolla saldo |
±1 %FS |
|
Lämpötilan vaikutus nollaan |
±0,025 %FS/10 astetta |
Lämpötilan vaikutus ulostuloon |
±0,020 %FS/10 astetta |
|
Tulovastus (Ω) |
800±50 Tai räätälöity pyynnöstä |
Lähtövastus (Ω) |
700±10 Tai räätälöity pyynnöstä |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 5000MΩ |
Herätysjännite |
5V-10V (DC) |
|
Kompensoitu lämpötila-alue |
-10~+50 astetta |
Käyttölämpötila-alue |
-20~+60 astetta |
|
Turvallinen ylikuormitus |
120 % FS |
Lataus katkeaa |
200 % FS |
|
Kaapeli |
Tai räätälöity pyynnöstä |
Kaapelin värikoodi |
Tulo: punainen+ musta- Lähtö: vihreä + valkoinen- |

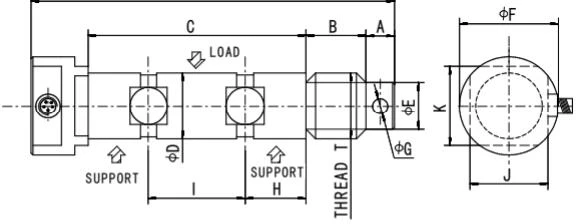

Kaavion ääriviivat
Tietty kokotaulukko
|
Kapasiteetti |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 astetta x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 astetta x 4 tpi UNC |
