Lyhyt esittely
Pienoiskuormitusanturi on erittäin kompakti laite, joka on suunniteltu mittaamaan painoa tai voimaa suurella tarkkuudella{0}}avaruussovelluksissa.
Ominaisuus
1. Tarkka lähtösignaali jopa pienillä kuormitusvaihteluilla varmistaa luotettavan tiedonkeruun.
2. Kestävät, korroosionkestävät-materiaalit, jotka sopivat vaativiin teollisuusympäristöihin.
3. Pienoiskuormitusanturi on yhteensopiva tavallisten tiedonkeruujärjestelmien kanssa helppoa integrointia varten.
Ydinmääritys
| Kuorma-alue | 100kg ~ 5000kg |
| Nimellisteho (mV/V) | 1,5 ± 10 % mV/V |
| Kattava virhe | ±0,05 %FS |
| Tulo/lähtövastus (Ω) | 760± 15/700±5 |
| Johdon pituus | Φ4 X 1,5M Tai räätälöity pyynnöstä |
| Johdotusmenetelmä | Punainen --------Viritys+ Musta--------Jännitys- Vihreä -----Signaali+ Valkoinen -------Signaali- |
Sovellus
Pienoiskuormitusanturia käytetään automatisoiduissa mekaanisissa laitteissa, kuten robottikäsivarsissa, valvomaan tartuntavoimaa, mikä estää herkkien komponenttien vaurioitumisen kokoonpanoprosessien aikana.
Malli ZH-WC101 Yksityiskohtaiset tiedot
|
Kapasiteetti |
100kg ~ 5000kg |
Materiaali |
Ruostumaton teräs |
|
Nimellisteho (mV/V) |
1.5± 10% |
Ei{0}}lineaarisuus |
±0,05 %FS |
|
Hystereesi |
±0,05 %FS |
Toistettavuus |
±0,05 %FS |
|
Hyppää (30 minuuttia) |
±0 03%FS |
Nolla saldo |
± 1 00%FS |
|
Lämpötilan vaikutus nollaan |
±0,05 %FS/ 10 astetta |
Lämpötilan vaikutus ulostuloon |
±0,05 %FS/ 10 astetta |
|
Tulovastus (Ω) |
760± 15 |
Lähtövastus (Ω) |
700±5 |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 5000MΩ |
Herätysjännite |
5V-10V (DC) |
|
Kompensoitu lämpötila-alue |
- 10~+50 astetta |
Käyttölämpötila-alue |
-20~+60 astetta |
|
Sallittu ylikuormitus |
120 % FS |
Lataus katkeaa |
150 % FS |
|
Kaapeli |
Φ4 X 1.5M Tai räätälöity pyynnöstä |
Kaapelin värikoodi |
Tulo: punainen+ musta- Tulostus:vihreä+valkoinen- |

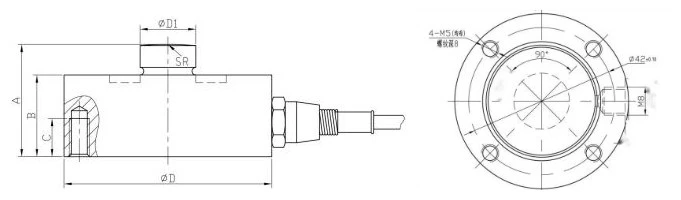

Kaavion ääriviivat
Tietty kokotaulukko
|
Nimelliskuorma(kg) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10kg ~ 2000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
