Lyhyt esittely
Vetokuormituskenno S{0}}-tyypin suunnittelussa on erityisesti optimoitu mittaamaan vetovoimia korkealla lineaarisella ja minimaalisella taipumalla. Sen ainutlaatuinen geometria mahdollistaa rakenteen eheyden ja mittaustarkkuuden säilyttämisen jopa dynaamisissa tai vaihtelevissa vetokuormituksessa.
Ominaisuus
1. Vetokuormituskenno on valmistettu korkealaatuisesta-seosteräksestä kestämään toistuvia jännitysjaksoja ja kestämään muodonmuutoksia ajan myötä.
2. Vetokuormituskenno sisältää tarkkoja venymäantureita, jotka on järjestetty täydelliseen Wheatstonen siltakonfiguraatioon parantamaan herkkyyttä ja lämpötilan kompensointia.
3. Käyttää vahvaa epoksikapselointia yhdistettynä liimatiivisteisiin liitoksiin sisäisen elektroniikan suojaamiseksi kosteudelta, tärinältä ja hiukkaskontaminaation vaikutukselta.
Ydinmääritys
| Kuorma-alue | 30t |
| Nimellisteho (mV/V) | 2,0 ± 0,005 mV/V |
| Kattava virhe | 0,02 %FS |
| Tulo/lähtövastus (Ω) | 385±10/350±5 |
| Johdon pituus | Φ6 *9m Tai räätälöity tilauksesta |
| Johdotusmenetelmä | Punainen --------Viritys+ Musta--------Jännitys- Vihreä -----Signaali+ Valkoinen -------Signaali- |
Sovellus
Malli ZH-ST4 Yksityiskohtaiset tiedot
|
Kapasiteetti |
30t |
Materiaali |
Seostettu teräs |
|
Nimellisteho (mV/V) |
2.0 ± 0.005 |
Ei{0}}lineaarisuus |
±0,02 %FS |
|
Hystereesi |
±0,02 %FS |
Toistettavuus |
±0,01 %FS |
|
Hyppää (30 minuuttia) |
±0,02 %FS |
Nolla saldo |
±1,00 %FS |
|
Lämpötilan vaikutus nollaan |
±0,02 %FS/10 astetta |
Lämpötilan vaikutus ulostuloon |
±0,02 %FS/10 astetta |
|
Tulovastus (Ω) |
385±10 |
Lähtövastus (Ω) |
350±5 |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 5000MΩ |
Herätysjännite |
5V-10V (DC) |
|
Kompensoitu lämpötila-alue |
-10~+50 astetta |
Käyttölämpötila-alue |
-20~+60 astetta |
|
Turvallinen ylikuormitus |
120 % FS |
Lataus katkeaa |
150 % FS |
|
Kaapeli |
Φ6 X9 M Tai räätälöity pyynnöstä |
Kaapelin värikoodi |
Tulo: punainen+ musta- Tulostus:vihreä+valkoinen- |

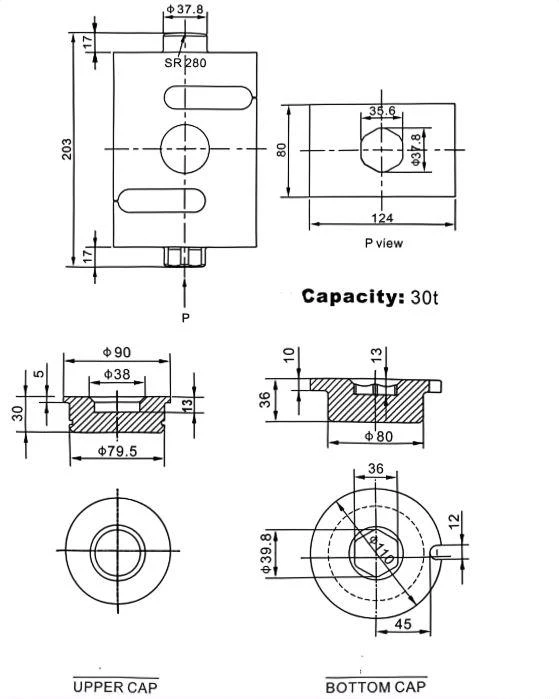

Kaavion ääriviivat
